■設置までしっかりと対応させていただきます
搬入経路に高さ制限がある場合は、部材横積み対応となります。運搬車両は2t車が主となります。
車両が近づけない現場に関しては、手運びにて部材の搬入となります。
基礎はブロック点置きとなります。
土台・柱・屋根・壁の順に建て上げとなります。
設置の様子
土台・レベル調整後・柱建て上げ
妻側1.5間までが片流れ屋根となります
屋根パネルの設置工程
ハウスの枠組み完成
壁パネルの設置
ドアや窓の間取りは自由に変更可能
窓枠・障子の設置
屋根補強材の設置

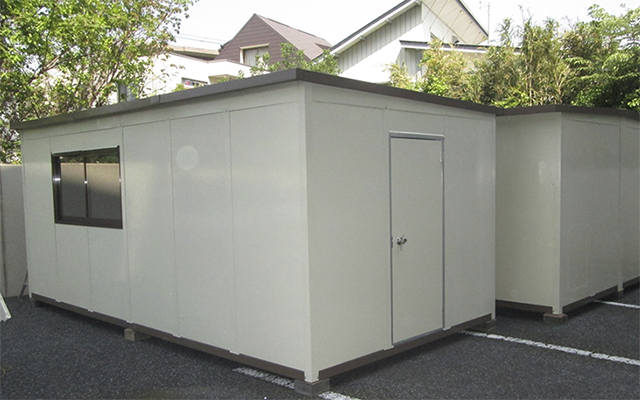

完成
HGﾊｳｽ1.5K×3.0K
■図面ダウンロード
PHパネルハウス1.0×1.0
| 仕様表 | |
|---|---|
| 品名、型式 | PHパネルハウス |
| 屋根、破風 | 溶融亜鉛鋼板 t=0.6～1.0㎜ メラミン焼付け塗装仕上 |
| 柱、パネル押え | 溶融亜鉛鋼板 t=0.6～1.0㎜ メラミン焼付け塗装仕上 |
| 壁パネル | 溶融亜鉛鋼板 t=0.6㎜ メラミン焼付け塗装仕上 |
| 床 | 合板 t=12㎜ |
| 土台 | 溶融亜鉛鋼板 t=1.6～2.3㎜ メラミン焼付け塗装仕上 |
| 根太 | 高耐食メッキ鋼板 t=1.6～2.3mm |
| 建具 窓 | アルミサッシ透明ガラス |
| 出入り口 | スチールドア：溶融亜鉛鋼板 t=0.8㎜ メラミン焼付け塗装仕上 引違サッシ：（透明ガラス/パネル、外壁付） |
HGパネルハウス1.0×1.0（断熱材入り）
| 仕様表（断熱材入り） | |
|---|---|
| 品名、型式 | HGパネルハウス |
| 屋根、破風 | 溶融亜鉛鋼板 t=0.6～1.0㎜ メラミン焼付け塗装仕上 |
| 柱、パネル押え | 溶融亜鉛鋼板 t=0.6～1.0㎜ メラミン焼付け塗装仕上 |
| 壁パネル | 内外壁：カラ－鋼板 0.35mm 心材：硬質ウレタンフォーム（パネル厚：30mm） |
| 天井パネル | 内壁：カラ－鋼板 0.35mm 心材：硬質ウレタンフォーム（パネル厚：20mm） |
| 床 | 合板 t=12㎜ |
| 土台 | 溶融亜鉛鋼板 t=1.6～2.3㎜ メラミン焼付け塗装仕上 |
| 根太 | 高耐食溶融めっき鋼板 t=1.6～2.3㎜ | 建具 窓 | アルミサッシ 透明ガラス |
| 出入り口 | アルミ枠フラッシュドア 引違サッシ（透明ガラス/パネル、外鍵付） |
パネルハウスの強み
パネルハウスは現地組み立て式のため、ユニット式ハウスと比べ設置可能なバリエーションが広がります。
大型車が入れない狭い現場・高さ制限がある工場内や軒下など、手運びで部材を運び込み建て上げることが可能です。
主に集合住宅の改修工事現場など、既存の建物が立ち並び、設置スペースが限られている現場で効果を発揮します。
また天井付断熱パネルタイプと鋼板パネルタイプ、用途に合わせてお選び頂けます。
